淄博钢塑土工格栅抗拉强度测试分析

钢塑土工格栅一般在实际工程使用中，用作支撑挡土墙的情况是比较多的，但是考虑到支撑效应受工程应用中不同温度，载荷和填料的影响，土工格栅的拉伸性能不同。下面就根据钢塑土工格栅的性能来测试一下抗拉强度：

　　抗拉强度

　　钢塑土工格栅是一种柔性材料，抗拉强度是合成材料材料的主要特征。 主要参数包括：纵向和横向拉伸强度的拉伸强度远大于50kN / m，纵向和横向伸长率不大于13%，伸长率在5%时的拉伸强度远大于35KN /米。

　　为了研究不同拉伸速率对钢塑土工格栅拉伸性能的影响，我们选择了三种不同规格的钢塑土工格栅，在均匀和不同的应变速率下(50,10,1,0.1,0.05mm) / min)实验研究中的拉伸。 测试设备用于DR028J通用材料试验机。 实验在(20 + 2)℃恒温和(60 + 5)%相对湿度条件下进行，并使用夹具通过万能试验机夹紧钢塑土工格栅。 整个实验过程由万能试验机控制。

　　

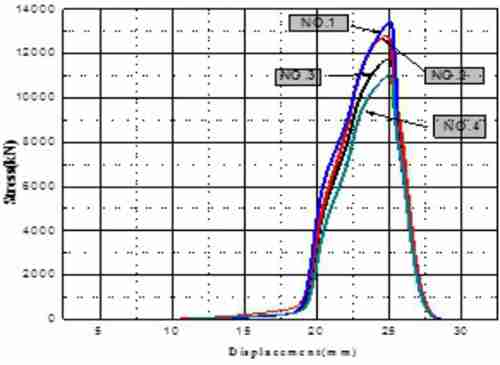

　　我们可以从图中看到，四组钢塑土工格栅拉伸过程大致可分为三个阶段：低负荷和大变形阶段，小高负荷变形阶段和断裂阶段。 在加载过程初期，低载荷和大变形阶段：拉伸载荷小，拉伸变形位移大，4组达到最终拉伸试验约19mm; 然后进入第二阶段高负荷小变形阶段。 在此阶段，随着荷载的增加，土工格栅的位移和变形逐渐增大。 从图中可以看出，拉伸曲线增加，但在相同的载荷变化下，第二相的位移小于第一相，NO.1组的拉伸最大长度仅为6mm; 当载荷超过11kN时，四组进入第三阶段断裂阶段：在此阶段，导线被根部破坏，拉伸曲线减小，拉伸强度迅速下降直至0.可以从分析中得知：钢丝网对钢塑土工格栅的抗拉强度有明显的影响，钢丝被破坏，从而降低了土工格栅的抗拉强度。
