双向土工格栅设计原理与施工技术要点

在土木工程中，双向土工格栅是常用的土工合成材料，它有独特的格栅效应和加筋效应，在地基加固、边坡防护、路堤建设等领域都可以应用它。今天小编来聊一聊它的设计原理与施工技术要点，下面一起看一看吧。

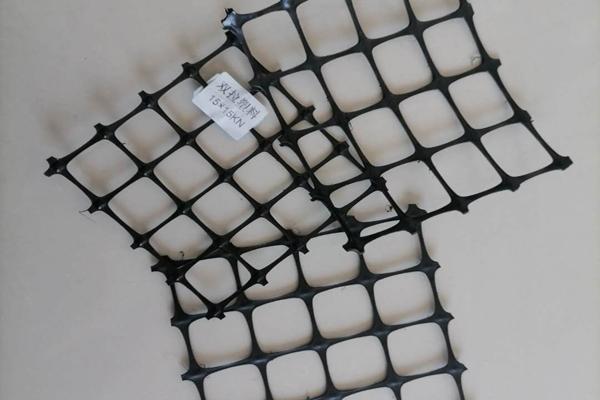

双向土工格栅

一、双向土工格栅的设计原理

1、双向土工格栅是由两层正交的格栅构成，它的设计原理是基于格栅效应和加筋效应。格栅效应体现在对土体的约束作用上，通过格栅的纵横交错，形成一个稳定的网格结构，可以改善土体的应力状态，提高土体的承载能力。加筋效应则体现在通过增加土体的剪切刚度，提高土体的整体稳定性，减少变形和破坏的可能性。

2、在双向土工格栅的设计过程中，要充分考虑工程现场的实际情况，如土质条件、荷载特征、环境因素等。根据这些因素，合理确定格栅的规格、尺寸、铺设方向等参数，这样才能确保格栅的性能得到充分发挥。

二、双向土工格栅的施工技术要点

1、施工准备

在施工前，要对施工现场进行充分调查，了解地质条件、气候状况等。还要准备好双向土工格栅、连接件、固定件等，要确保材料质量符合设计要求。还要制定详细的施工方案和安全措施，确保施工过程的顺利进行。

2、场地处理

铺设场地要平整、坚实、无尖锐物。如果有大角度起伏或尖刺突起物，要进行清理或处理，这样才能确保格栅铺设的平整度和稳定性。场地还要具备一定的排水能力，防止积水对格栅造成损害。

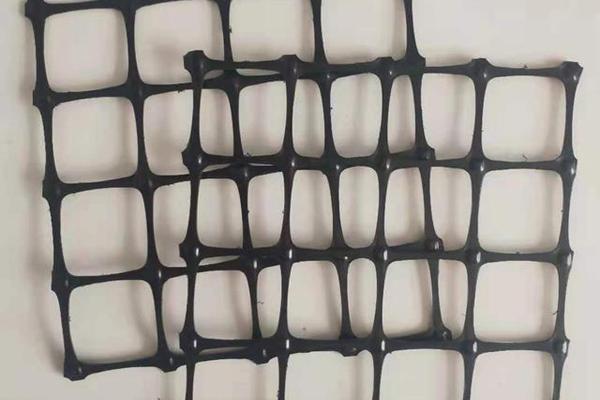

双向土工格栅

3、铺设方向与固定

双向土工格栅的主要受力方向是要垂直于路堤轴线方向，这样才能确保格栅在受力时能够发挥最大的加筋效果。在铺设过程中，要保持格栅的平整度和张力，避免出现折皱、扭曲等现象。格栅的固定可采用钢钉、沙袋等方式，要确保格栅在后续施工过程中不发生位移。

4、搭接与连接

格栅的搭接宽度和连接方式对它的整体性能有重要影响。在施工过程中，要确保搭接宽度不小于设计要求，一般采用20厘米以上的宽度。连接处也要牢固可靠，可采用钢丝或绑带进行捆扎，确保连接强度不低于材料设计抗拉强度。

5、填筑与碾压

格栅铺设定位后，要及时进行填筑和碾压。填筑材料要符合设计要求，要均匀铺设在格栅上方。碾压过程中，要遵循先两侧后中间的顺序，确保格栅与土壤紧密结合，提高整体稳定性。还要控制碾压速度和力度，避免对格栅造成损伤。

6、施工质量检测与验收

施工完成后，要对双向土工格栅的施工质量进行检测和验收。检测内容包括格栅的铺设平整度、搭接宽度、连接强度等，确保各项指标符合设计要求。还要对填筑体的密实度、均匀性等进行检测，确保整体工程质量。

从上面可以看出，双向土工格栅是一种高效的土工合成材料，在土木工程领域有着广泛的应用前景。通过深入了解其设计原理和施工技术要点，我们能够更好地发挥格栅的性能优势，提高工程质量和安全性。

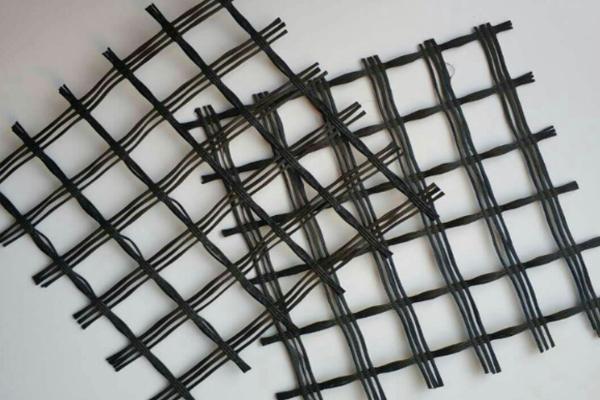

双向土工格栅
