高韧性聚酯纱线集束土工格栅怎么制作呢？

高韧性聚酯纱线集束土工格栅有优异的抗拉强度、耐腐蚀性和环境适应性，是公路、铁路、水利等工程中常用的材料。那么，它是怎么制作的呢？

一、原材料选择与预处理

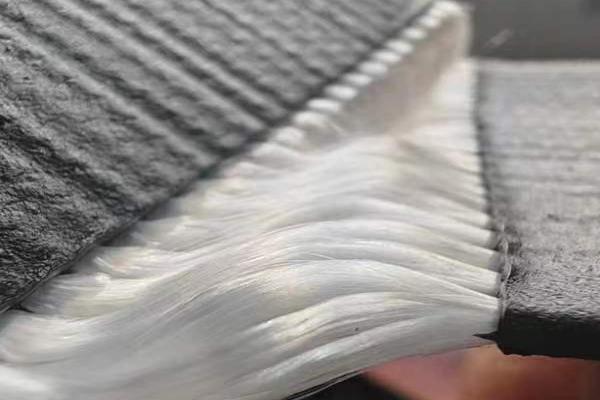

高韧性聚酯纱线集束土工格栅的核心原料是改性聚酯（PET）长丝。要选用分子量在2.0×10⁴~3.5×10⁴之间的高粘度聚酯切片，通过熔融纺丝工艺制成单丝直径0.15~0.25mm的复丝纱线。原材料要满足以下指标：

1、断裂强度≥7.5cN/dtex

2、干热收缩率（180℃/30min）≤8%

3、耐碱保留率（50g/L NaOH溶液浸泡28天）≥95%

纱线需经过等离子体表面处理，使纤维表面粗糙度增加20%-30%，才能提高后续集束剂涂覆的附着力。还要在恒温恒湿车间（温度23±2℃，湿度65%±5%）进行48小时平衡处理，消除内应力。

二、核心生产工艺流程

1、集束剂配制与涂覆

采用水性聚氨酯改性环氧树脂作为基体，添加纳米二氧化硅（粒径20-40nm）和偶联剂KH-550，按质量比100:3:1混合。涂覆设备采用双辊逆向涂布机，控制纱线通过速度15-20m/min，涂覆厚度10-15μm，固化温度分段控制：80℃预烘30秒→120℃主固化90秒。

2、经编成型工艺

使用德国卡尔迈耶（Karl Mayer）RSJ5/1型经编机，配置E28针距的复合针。纱线以±60°交叉角编织，面密度控制在300±20g/m²。关键工艺参数：

（1）送经量：7800-8200mm/rack

（2）牵拉密度：12-14横列/cm

（3）热定型温度：210-220℃（时间90-120秒）

3、节点增强处理

采用超声波焊接技术强化格栅节点，频率设定20kHz，压力0.4-0.6MPa，焊接时间0.8-1.2秒。节点剥离强度要≥200N/cm，经检测，经处理后的节点强度比传统粘接工艺提升40%以上。

三、关键工艺控制点

1、张力均衡控制

整经工序采用分段张力控制系统，纱架区张力控制在5-8cN，编织区张力稳定在12-15cN，确保经纬纱受力均匀，产品纵横向拉伸强度比≤1.05:1。

2、温度场管理

热定型阶段要建立梯度温度场：入口区180℃→中部区210℃→出口区160℃，通过红外测温仪实时监控，温差控制在±3℃以内。

3、在线质量检测

配备CCD视觉检测系统，可实时识别0.2mm以上的断丝、结节缺陷，配合拉力在线监测装置，每100米产品自动记录拉伸力曲线，确保强度离散系数≤5%。

四、性能优势

经第三方检测，该工艺生产的土工格栅典型性能指标为：

1、纵向极限抗拉强度：120kN/m（GB/T17689标准）

2、2%应变时的拉伸刚度：5500kN/m

3、蠕变折减系数（50年设计寿命）：≤1.35
