钢塑格栅检测方法有哪些

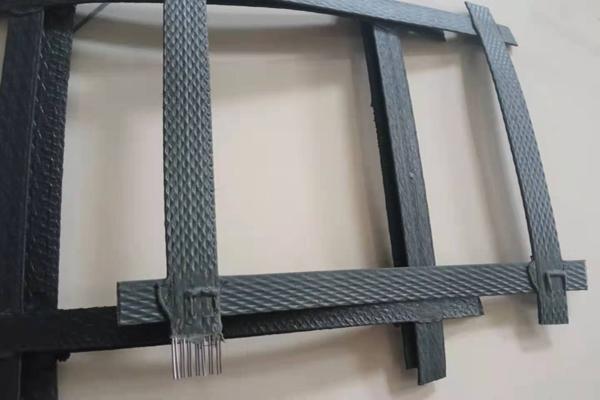

钢塑格栅是工程中常用的材料，它质量的好坏能够关系到工程的安全与稳定。所以，对它的检测非常重要。那么，它的检测方法有哪些呢？

一、尺寸偏差检测

尺寸偏差是衡量钢塑格栅质量的重要指标之一。在进行尺寸检测时，要把样品置于规定的温度、湿度环境条件下进行状态调节，可以消除因环境差异引起的尺寸变化。再把样品平放在测定桌上，除去张力，采用合适的方法进行具体测量，比如使用游标卡尺或电子测量仪等。测量过程中，要分别测量样品的幅宽、网孔尺寸、单根条带宽度和厚度等指标，并计算算术平均值。网孔尺寸的测定，还要根据测得数据结果换算成当量孔径，以便进行后续的技术指标计算。

二、外观质量检测

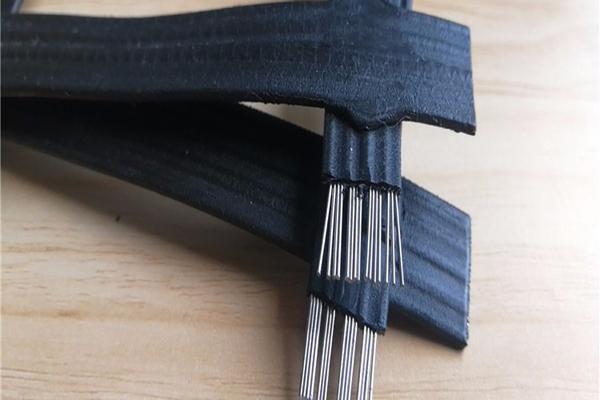

外观质量是评价钢塑格栅质量的重要直观依据。在自然光线下，距离钢塑格栅0.5米处进行目测，观察它的表面是否色泽均匀，是否存在明显油污、开裂、露筋、损伤、穿孔等缺陷。还要检查每卷产品中是否含有拼接段，才能确保产品的整体性和一致性。

三、力学性能检测

力学性能是衡量钢塑格栅质量的核心指标，包括强度、伸长率等。在进行力学性能检测时，要根据相关标准规范，在钢塑格栅的纵向和横向各裁取至少5个试样，并确保试样有足够的长度，以保证夹具间距达到规定要求。随后，设定试验机的拉伸速度，把试样装置于试验机上，进行预张处理。开动试验机连续加荷直至试样断裂，并使用相关计量装置测定在任一特定伸长率下的拉伸力。停机后，恢复至初始标距位置，记录并计算最终强度和伸长率相关项目结果。此外，还要进行分离力试验，以检测连接点的强度。

四、耐久性能检测

耐久性能是衡量钢塑格栅长期使用效果的重要指标。其中，抗冻性试验是耐久性能检测中的重要一环。按要求制备试样，先在-20℃±2℃的条件下冷冻2小时，再在20℃±2℃的条件下解冻2小时，以此为一个冻融循环。如此进行50次冻融循环后，按照前述方法测定强度、伸长率等相关性能，以检测经冻融循环后的钢塑格栅性能变化。

五、其他检测方法

除了上述检测方法外，还可以使用炭黑含量检测、材料成分分析、电导率测试、水吸收率测试、热导率测试、抗冲击测试等多项内容。这些检测项目旨在全面评估钢塑格栅的各项性能指标，确保它在实际应用中的可靠性和稳定性。

从上面可以看出，钢塑格栅的检测方法涉及多个方面，包括尺寸偏差、外观质量、力学性能、耐久性能等。通过科学的检测方法和严格的检测标准，可以全面评估钢塑格栅的质量水平，确保它在实际应用中的安全性和可靠性。
